PTP(1588v2)/SyncE Test

SyncONE & SyncEdge

안정적인 컴퓨터 플랫폼, 전체 터치스크린 작동 및 일체형 설계를 갖춘 SyncOne-A는 시간/주파수 동기화 측정을 위해 개발된 nano second 단위의 정확성을 제공하는 계측기입니다.
ITU-T 의 최신 사양 및 권장 사항을 준수하는 다양한 시간 및 클럭 측정을 지원하며, 시간/주파수 성능 지수를 정밀하게 측정, 분석하며 1G/10G/25G/100GE와 같은 다양한 인터페이스를 통해 Synchronous Devices, Mobile Backhaul, Telecom IP-Carrier/Access Network, Mobile Base Station 등에 적합한 장비입니다.

Hardware Type and Supported Interface

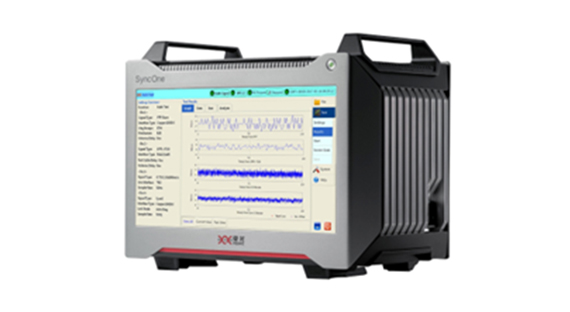

SyncOne-A
  • 1G/10G/25G 인터페이스 지원
  • Time : 1PPS/1PPM/1PPH, 1PPS+TOD, PTP, NTP(SNTP), Power IRIG-B, DCF77, etc.
  • Frequency : 1MHz, 5MHz, 10MHz, 2.048MHz, 2.048Mb/s, SyncE, etc.
  • Time measurement accuracy <5ns
  • PTP(GE) time accuracy measurement: 1ns
  • 지원 프로토콜 : ITU-T G.811, G812, G.813, G.823, G.8261, G.8262, G.8265, G.8266,
  • G.8265.1, G.8271, G.8271.1, G.8272, G.8272.1, G.8273, G.8273.2, G.8275.1, G.8275.2, C37.238, IEEE1588, O.171, O.172 등

Hardware Spec for SyncEdge-C10/A/P

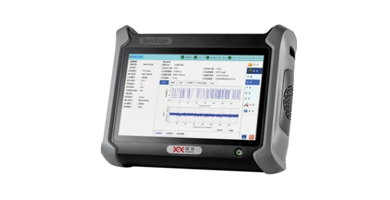

SyncEdge-C10
  • 1G/10G 인터페이스 지원
  • Time : 1PPS, 1PPS+TOD, PTP, NTP(SNTP)
  • Frequency : 1MHz, 5MHz, 10MHz, 2.048Mb/s, 2.048MHz, SyncE

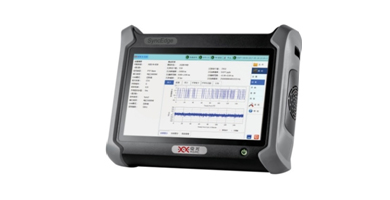

SyncEdge-A
  • 1G 인터페이스 지원
  • Time : 1PPS/1PPM/1PPH, 1PPS+TOD, nPPS, PTP, NTP(SNTP), Power IRIG-B(AC/DC), etc
  • Frequency : 1MHz, 5MHz, 10MHz, 2.048MHz, 2.048Mb/s, SyncE

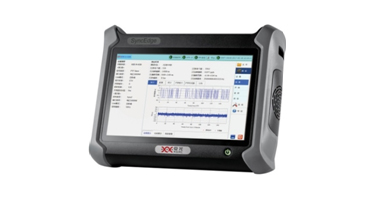

SyncEdge-P
  • 1G 인터페이스 지원
  • Time : 1PPS/1PPM/1PPH, 1PPS+TOD, nPPS, PTP, NTP(SNTP), Power IRIG-B(AC/DC), etc

Key Features

  • 시간/주파수 동기화 측정에 대한 ITU-T 및 IEEE 권장 사항 및 표준 준수
  • 프레임 & 슬롯 설계, 견고한 내구성으로 실험실, 공장 테스트에도 적용 가능
  • TFT 터치 스크린, 친숙한 GUI, 스마트 메뉴 기반 작동
  • LCD에 문자와 그래픽으로 직접 표시되는 테스트 결과
  • 최대 0.1ns의 시간 분해능력 및 최대 1ppb의 주파수 정확도
  • 전체 기능을 하나의 장치에 결합 : time interval test, frequency meter, time/clock source, wander test, wander generator, jitter test, etc.
  • Time과 Clock을 동시에 테스트할 수 있어 테스트 효율성과 사용자 경험을 크게 향상
  • 동일한 계측기에서 TIE 측정, MTIE/TDEV 분석으로 테스트 절차 간소화
  • ITU-TG.8273.2 측정 최적화
  • 다양한 환경 요구사항을 충족하기 위해 모든 Time/Clock 테스트 인터페이스와 다양한 테스트 모드를 제공
  • 고객이 필요에 따라 다양한 외부 참조 소스를 위한 포트를 선택
  • 테스트 결과, 추가 분석, 저장 및 백업 편의를 위해 스크린샷을 플래시 메모리(펜 드라이브)로 전송
  • 테스트 수행을 위한 기준 소스로 사용하기 위해 고정밀 GPS/BD 수신기 및 고품질 루비듐 클럭 내장, 고정밀 UTC 시간 생성 및 클럭 생성
